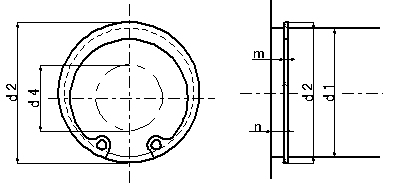

5-3.C-shaped retaining ring for holes
(JIS B 2804)

unit：mm
Size No. reference
d4		 Suitable hole
d1 d2 m Reference n
Basic dimensions Dimensional difference Basic dimensions Dimensional difference minimum
RTW-*　6 2.5 6 6.25 +0.04
0		 0.5 +0.1
0		 0.5
　　　 *　7 3 7 7.3 +0.06
0
　　　 *　8 3.5 8 8.4 0.6
　　　 *　9 4 9 9.4 0.7
　　　 * 10 4 10 10.4 +0.11
0		 1.15 +0.14
0		 1.5
　　　 * 11 4 11 11.4
　　　 * 12 5 12 12.5
　　　 * 13 6 13 13.6
　　　 * 14 7 14 14.6
　　　 * 15 8 15 15.7
　　　 * 16 8 16 16.8
　　　 * 17 9 17 17.8
　　　 * 18 10 18 19 +0.21
0
　　　 　19 11 19 20
　　　 　20 12 20 21
　　　 　21 12 21 22
　　　 　22 13 22 23
　　　 　24 15 24 25.2 1.35
　　　 　25 16 25 26.2
　　　 　26 16 26 27.2
　　　 　28 18 28 29.4
　　　 　30 20 30 31.4 +0.25
0
　　　 　32 21 32 33.7
　　　 　34 23 34 35.7 1.65 2
　　　 　35 24 35 37
　　　 　36 25 36 38
　　　 　37 26 37 39
　　　 　38 27 38 40
　　　* 39 27 39 41.2 1.9
　　 ○ 40 28 40 42.5
　　 ○ 42 30 42 44.5
　　 ○ 45 33 45 47.5
　　 * 46 33 46 48.5
　　 ○ 47 34 47 49.5
　　 ○ 48 35 48 50.5 +0.3
0
　　　 　50 37 50 53 2.2
　　　 　52 39 52 55
　　　 　55 41 55 58
　　　 　56 42 56 59
　　　 　58 44 58 61
　　　 　60 46 60 63
　　　 　62 48 62 65
　　　 　63 49 63 66
　　　 　65 50 65 68 2.7 2.5
　　　 　68 53 68 71
　　　 　70 55 70 73
　　　 　72 57 72 75
　　　 　75 60 75 78
　　　 　78 62 78 81 +0.35
0
　　　 　80 64 80 83.5
　　　 　82 66 82 85.5
　　　 　85 69 85 88.5 3.2 +0.18
0		 3
　　　 　88 71 88 91.5
　　　 　90 73 90 93.5
　　　 　92 74 92 95.5
　　　 　95 77 95 98.5
　　　 　98 80 98 101.5
　　　 100 82 100 103.5
　　　 102 83 102 106 +0.54
0		 4.2 4
　　　 105 86 105 109
　　　 108 87 108 112
　　　 110 89 110 114
　　　 112 90 112 116
　　　 115 94 115 119
　　　 120 98 120 124 +0.63
0
　　　 125 103 125 129
　　　 130 108 130 134 +0.2
0		 6
　　　 135 113 135 139
　　　 140 118 140 144
　　　 145 123 145 149
　　　 150 126 150 155 7.5
　　　 155 130 155 160
　　　 160 134 160 165
　　　 165 139 165 170
　　　 170 145 170 175
　　　 175 149 175 180
　　　 180 153 180 185 +0.72
0
　　　 185 157 185 190
　　　 190 162 190 195
　　　 195 167 195 200
　　　 200 171 200 205
　　　 210 181 210 216 5.2 +0.25
0		 9
　　　 220 191 220 226
　　　 230 201 230 236
　　　 240 211 240 246
　　　 250 221 250 256 +0.81
0
　　　 260 227 260 268 12
　　　 270 237 270 278
　　　 280 247 280 288
　　　 290 257 290 298
　　　 300 267 300 308
Those marked with * and those with size No. 130 or larger are Ochiai standard (Ochiai Seisakusho).
Those marked with ○ are the old JIS standards.
Reference: "OCHIAI OF INDUSTRIAL FASTENERS" (edited by Ochiai Seisakusho Co., Ltd.), page 2, quoted from the C-shaped retaining ring for holes.
