17-1.圧縮コイルばね
17-1.圧縮コイルばね
記号説明及び単位
ばねのたわみ：[mm]
δ=8*n*D
3
*F/(G*d
4
)
δ=
ばね定数： [kgf/mm]
k=G*d
4
/(8*n*D
3
)
k=
ばね指数：
C=D/d
C=
ワールの応力修正係数：
κ=(4*C-1)/(4*C-4)+0.615/C
κ=
最大せん断応力： [Kgf/mm
2
]
τ=8*κ*D*F/(π*d
3
)
τ=
自由長： [mm]
H=H2+δ
H=
密着長： [mm]
H1=n*d+1.5*d
H1=
n: 有効巻数
D：ｺｲﾙ平均径 [mm]
F：ばねにかかる荷重 [kgf]
G：横弾性係数 [kgf/mm
2
]
d：材料の直径 [mm]
H2：取付長 [mm]

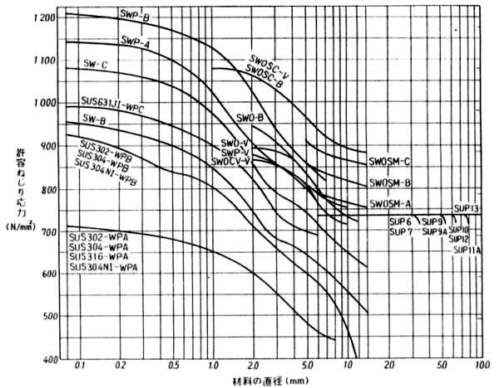

ピアノ線材（SWPA、SWPB）の標準直径 (JIS G 3522)
0.08 0.09 0.10 0.12 0.14 0.16 0.18 0.20 0.23 0.26 0.29 0.32 0.35 0.40 0.45 0.50 0.55 0.60 0.70 0.80 0.90 1.00 1.20 1.40 1.60 1.80 2.00 2.30 2.60 2.90 3.00 3.20 3.50 4.00 4.50 5.00 5.50 6.00 6.50 7.00 8.00 9.00 10.0
横弾性係数 G の値(Kgf/mm
2
)
ピアノ線（SWPA,SWPB） 8000
ばね鋼(SUP) 8000
オイルテンパー線(SWO) 8000
ステンレス鋼線(SUS-WH)
7000〜7500
ばね用ステンレス鋼線(SUS-WP)
7000〜7500
1Kg=9.8N
参考文献：「機械公式集」 （大石正昭/稲見辰夫 共著） 機械設計 ばね 第98頁 圧縮コイルばねを参考。
